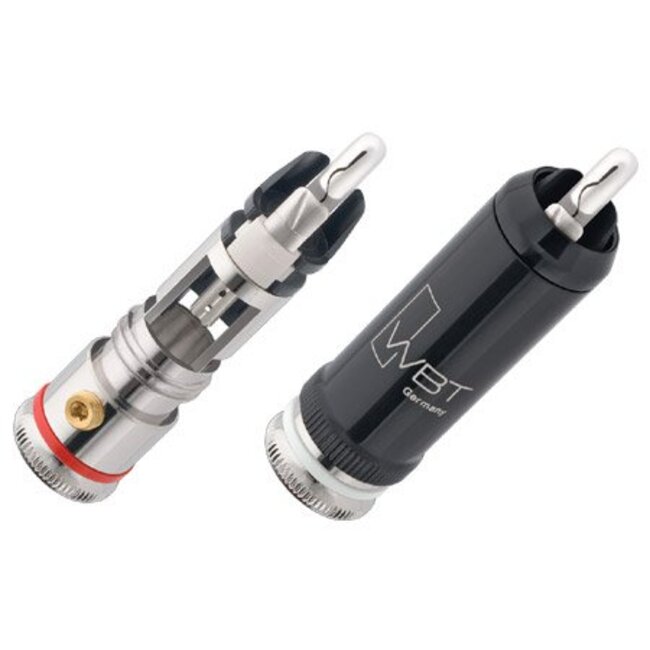

0102 Ag Cinch-connector, Nextgen (Each)

nextgen™ - eine neue Generation von Steckverbindern bei WBT

Das die Qualität bestimmende Kernelement des WBT-0102 Ag ist die Zentrale Kontakteinheit, die – wie beim Steckertyp WBT-0110 Ag – konzipiert wurde: ein minimalistisches Gebilde von Signalleitern aus Feinsilber. Mit dem Silber wurde der beste elektrische Leiter gewählt, ein absoluter Garant für ultraschnelle Signalübertragung sowie eine ausgezeichnete Feinauflösung. Die Signalleiter sind passiviert und damit bestmöglich gegen Oxydation bzw. Mikration geschützt, die die Kontaktqualität beeinträchtigen könnten.

Mit seiner Übertragungsbandbreite von bis zu 200 MHz liegt der WBT-0102 Ag ebenfalls weit über der von Standardcinchsteckern.

Mit dem Spannzangenmechanismus, der wie das Futter einer Bohrmaschine funktioniert, wird nach dem Aufstecken der Außenkontakt fest mit der Cinchbuchse verklemmt. Der hohe Anpressdruck sorgt nicht nur für eine sichere Verbindung, sondern minimiert auch die Übergangswiderstände.

Da die Klemmhülse zweiteilig ausgeführt ist, dreht sich beim Festdrehen der Hülse der vordere Teil nicht mit, so dass die Kontaktelemente keiner Drehbelastung ausgesetzt sind. Außerdem werden so Maßungenauigkeiten bei den Außenkontakten von Cinchbuchsen kompensiert.

Der Mittelstift ist geschlitzt und leicht aufgebogen, so dass auch dieser Kontakt fest federnd eine dauerhaft sichere elektrische Verbindung mit geringstmöglichem Übergangswiderstand garantiert.

Der Steckerkörper ist aus Messing (platiniert), um die Aufnahme rigider und besonders dicker Kabel zu unterstützen. Natürlich ist der Metallkörper von der Zentralen Kontakteinheit elektrisch abgekoppelt und so massearm wie möglich ausgeführt, so dass auch WBT-0102 Ag weitgehend wirbelstromfrei ist.

Anders als für digitale Ausgänge ist für Phonoausgänge (Plattenspieler, Mikrophone etc.) eine gute Schirmung gegen elektromagnetische Störfelder ganz besonders wichtig. Je nach Gerätebeschaffenheit und vor allem der Raumsituation (Handys, PCs etc.) können die unerwünschten Einstreuungen sehr hoch sein. WBT-0110 Ag nextgenTM pur ist der ideale Cinchstecker für Digitalanschlüsse, der neue WBT-0102 Ag optimiert analoge Anschlüsse. Um die notwendige Schirmung zu gewährleisten, hat WBT-0102 Ag die leitfähigere, mit dem Minuskontakt verbundene Messinghülse.

Zum Verlöten Ihres Kabels empfiehlt WBT das oberflächenschonende Silber-Lötzinn WBT-0800 (s. auch Lötanschluss).

Eine Torxschraube sorgt für die sichere Zugentlastung des Kabels. (Die Position der Torxschraube kann fertigungsbedingt auf der Rundachse des Steckerkörpers variieren.)
