0765 – set 4 stuks

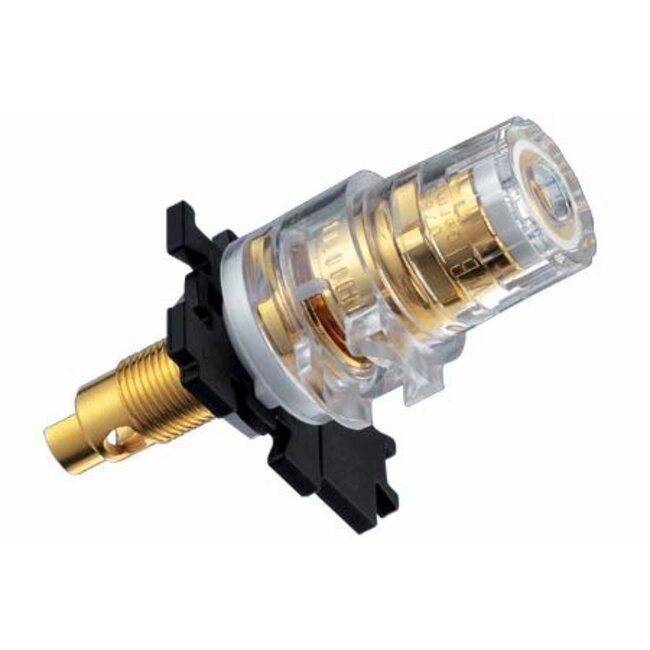

WBT 0765 – set 4 stuks

Extreem hoge contactdruk voor spades dankzij fijne schroefdraad en dwars gefreesd oppervlak
Pat. tweedelige klemmoer voor maximale verbindingssterkte
Soldeer- of krimpverbinding
Voldoet aan CE en IEC dankzij volledige Makrolon-isolatie
24-karaats meerlagige goudlaag
Max. constante stroom 70 A
Twist-proof montage
Puzzel plaat systeem

Productomschrijving:

De klemmoer is ontworpen om een perfecte grip te bieden. Het vergulde oppervlak voorkomt elke vorm van corrosie. IC- en IEC-conformiteit worden bereikt door transparante volledige Makrolon-isolatie van alle delen onder spanning.

Buitenste verbinding
>> 4 mm bananenstekker
Een bananenstekker van 4 mm kan worden aangesloten op het voorste deel van de klemmoer.

>> Spades en gekrompen kabeluiteinden (tot 6 mm² / 9 AWG)
U kunt het gepatenteerde WBT-spanmoersysteem gebruiken om hogedruk-spade en gekrompen kabeluiteindeverbindingen te maken. Het dwarsgefreesde oppervlak aan de onderkant van het drukstuk zorgt voor een permanent veilige verbinding met een extreem lage overgangsweerstand. Het voorkomt ook het splitsen van kabelstrengen als blootliggende kabeluiteinden worden gebruikt.

Innerlijke verbinding
Kabels met een geleiderdoorsnede tot 10 mm² (7 AWG) kunnen aan de binnenkant worden gebruikt. De verbindingen kunnen worden gesoldeerd of gekrompen.
Voor gesoldeerde verbindingen beveelt WBT het oppervlaktevriendelijke zilveren soldeer WBT-0800 aan.
Voor krimpverbindingen is een extra T.6 Torx-schroef vereist.

Montage
Montage-isolatoren worden geleverd en zorgen niet alleen voor isolatie, maar ook voor twistbestendige montage en polariteitsidentificatie. Tegenmoeren, dubbele stap sluitringen met nok en puzzel platen worden ook geleverd. De puzzelplaten kunnen in elkaar worden geklikt. Dit zorgt voor een precieze eindafstand van 19 of 30 mm, maar bovenal absolute torsiebescherming. De moeren op apparaten met hoge intrinsieke mechanische trillingsniveaus, zoals luidsprekers, moeten extra worden vastgezet – bijvoorbeeld met de WBT getande borgring WBT-9150. Als een vaste afstand van 19 mm vereist is, kan men de afstandhouder WBT-9404 gebruiken en de WBT-0765 als een dubbele terminal installeren. Dankzij de vergrendelingssleuven in het afstandsstuk kan de inlaatopening voor de verbindingskabel in stappen van 45 ° worden gedraaid.

Vanwege de huidige veiligheidsvoorschriften moeten de bananengaten van 4 mm van de WBT-poolklemmen worden gesloten met de veiligheidstick WBT-0799.
specificaties:
Aderdoorsnede (max.): Buiten: 6 mm² (9 AWG)
binnenkant: 10 mm² (7 AWG)
Verbindingstechniek: buiten: 4 mm bananenstekker,spades  (6 – 8 mm spade), krimpen
binnenkant: krimpen (T.6 Torx-schroef vereist) of solderen
Wanddikte: 0,1 – 10 mm
Identificatie: rood, wit of zwart
Installatie: met het afstandsstuk WBT-9404 ook als dubbele terminal
Aanbevolen tool:

Torx T.6-sleutel WBT-0488
Draaimomentschroevendraaier WBT-0481 voor professionele OEM-montage
Krimptang WBT-0403
